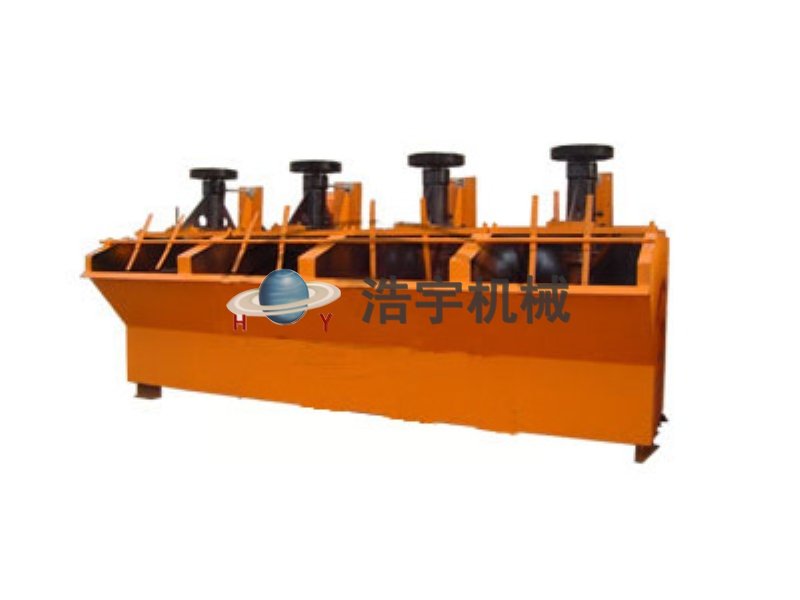

该浮选机采用“Ｕ”型槽体、空心轴充气和悬挂定子，尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥形叶轮，类似于高比转速的离心泵轮，扬送矿浆量大、压头小、功耗低且结构简单。在叶轮腔中还装置了多孔圆筒形空气分配器，使空气能预先均匀地分散在叶轮叶片的大部分区域，提供了较大的矿浆－空气接角界面。在浮选机工作时，随着叶轮的旋转，槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间，同时，由鼓风机给入的低压空气经空心轴和叶轮的空气分配器，也进入其中。矿浆与空气在叶片之间充分混合后，从叶轮上半部周边向斜上推出，由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区，经过富集过程，泡沫从溢流堰自流溢出,进入泡沫槽.还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡，剩余的矿浆流向下一槽，直到成为尾矿。

KYF型浮选机主要技术参数

型号		KYF-1	KYF-2	KYF-3	KYF-4	KYF-8	KYF-16	KYF-24	KYF-38
槽体尺寸	长/mm	1000	1300	1600	1800	2200	2800	3100	3600
	宽/mm	1000	1300	1600	1800	2200	2800	3100	3600
	高/mm	1100	1250	1400	1500	1950	2400	2900	3400
单效容积/kg		826.31	1419	1885	2206	3600	5900	7500	10300
有效容积/m³		1	2	3	4	8	16	24	38
生产能力(按矿浆体积计算)(m³/min)		0.2-1	0.4-2	0.6-3	1.2-4	3—8	4—16	4—24	10—38
主轴电动机	型号	Y132M1-6	Y160M2-8	Y160L-8	Y180L-8	Y200L-8	Y250M-8	Y250M-8	Y280S-8
	功率/KW	4	5.5	7.5	11	15	30	30	37
	转速/(r/min)	960	720	720	970	730	730	730	740
叶轮	直径/mm	340	410	480	550	630	740	800	880
	高度/mm	215	256	300	340	390	460	—	545
	转速/(r/min)	281	247	219	200	175	160	150	138
	圆周速度/(m/s)	5	5.3	5.5	5.76	5.77	6.7	6.25	6.36
刮板电动机	型号	Y90S-4	Y90S-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4
	功率/KW	1.1	1.1	1.5	1.5	1.5	1.5	1.5	1.5
	转速/(r/min)	1400	1400	1400	1400	1400	1400	1400	1400
刮板	转速/(r/min)	18	18	16	16	16	16	16	16
刮板	直径/mm	500	500	580	600	600	700	700	500
鼓风机风压/kPa		≥12.6	≥14.7	≥19.8	≥19.8	≥21.6	≥25.5	≥30.4	≥34.3
最大充气量/(m³/㎡·min)		2	2	2	2	2	2	2	2

XCF型浮选机主要技术参数

型号		XCF-1	XCF-2	XCF-3	XCF-4	XCF-8	XCF-16	XCF-24	XCF-38
槽体尺寸	长/mm	1000	1300	1600	1800	2200	2800	3100	3600
	宽/mm	1000	1300	1600	1800	2200	2800	3100	3600
	高/mm	1100	1250	1400	1500	1950	2400	2900	3400
单效容积/kg		1154	1659	2259	2669	3868	6520	8000	11000
有效容积/m³		1	2	3	4	8	16	24	38
生产能力(按矿浆体积计算)(m³/min)		0.2—1	0.4—2	0.6—3	1.2—4	3—8	4—16	4—24	10—38
主轴电动机	型号	Y132M2-6	Y160M-6	Y160L-6	Y180L-6	Y200L2-6	Y280S-8	Y280S-8	Y280S-6
	功率/KW	5.5	7.5	11	15	22	37	37	45
	转速/(r/min)	960	970	970	970	970	740	740	980
叶轮	直径/mm	400	460	540	620	720	860	950	—
	高度/mm	155	175	207	247	321	349	—	—
	转速/(r/min)	358	331	266	215	185	160	153	—
	圆周速度/(m/s)	7.5	7.5	7.5	7	6.97	7.6	7.6	7.4
刮板电动机	型号	Y90S-4	Y90S-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4
	功率/KW	1.1	1.1	1.5	1.5	1.5	1.5	1.5	1.5
	转速/(r/min)	1400	1400	1400	1400	1400	1400	1400	1400
刮板	转速/(r/min)	18	18	16	16	16	16	16	16
刮板	直径/mm	500	500	580	600	600	700	700	700
鼓风机风压/kPa		≥12.6	≥14.7	≥19.8	≥19.8	≥21.6	≥25.5	≥30.4	≥34.3
最大充气量/(m³/㎡·min)		2	2	2	2	2	2	2	2
